Bagi kalangan Teknisi TV, Power Switching merek "Gacun" ini, mungkin sudah tidak asing lagi mendengarnya, ya.. Power Swiching Gacun ini disebut juga dengan "Universal Power Supply Module" adalah sebagai Alternatif lain, ketika Power Supply pada sebuah Perangkat Elektronik (TV, Digital Receiver, DVD, Speaker Aktif dll) tersebut, sudah terlalu/cukup sulit untuk di perbaiki, maka.. Power Switching Gacun ini, bisa di jadikan sebagai Alternatif pengganti Power Supply pada Perangkat elektronik tersebut. Power Switching/Regulator merek Gacun ini mempergunakan Power MosFET K1162, K1164 atau yang sejenis untuk Televisi 14" -21", dan MosFET TRF P450 atau yang sejenis untuk Televisi 25" hingga 29".

Cara Mudah Memasang Gacun Power Switching pada Perangkat Televisi (TV)

Cara Memasang Power Switching Gacun pada Perangkat Televisi

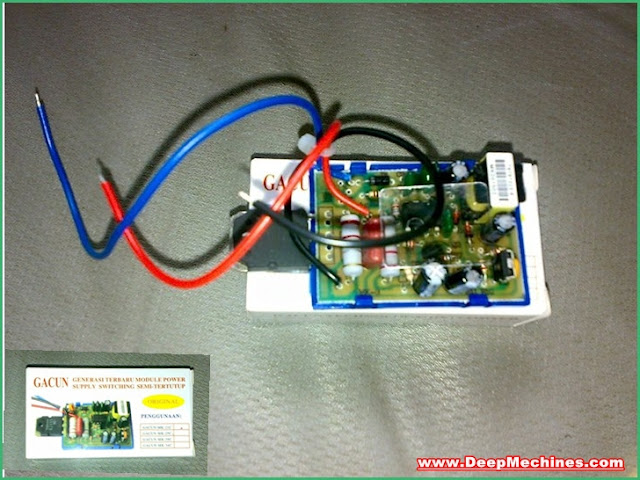

Power Switching merek"Gacun"
Beberapa Keuntungan menggunakan Power Switching Gacun ini adalah:

  • Proses pengerjaan relatif singkat (10 hingga 30 Menit), sehingga akan lebih menghemat waktu.
  • Desain Power Switching Gacun ini, lebih kecil dan praktis dengan sedikit kabel, sehingga penempatan posisi lebih Mudah / Simpel.
  • Tegangan berjalan Simetris, sehingga apabila tegangan utama (B+) di set (dengan cara memutar Trimpot) sesuai dengan Standar, maka tegangan pengikut (tegangan untuk rangkaian Program, Video, Audio), akan menyesuaikan dengan Tegangan Output Standar dari Trafo Power Switching original TV tersebut.

Petunjuk singkat Cara Memasang Power Switching "Gacun" pada sebuah Perangkat Televisi (TV)

Jika terjadi kerusakan Power Supply/Power Regulator pada perangkat televisi, kemudian di rasa mungkin sudah sangat/cukup sulit untuk di perbaiki lagi, terlebih lagi si Pengguna (User) TV tersebut, ingin secepatnya televisi tersebut selesai di perbaiki, maka.. Memasang Power Switching Gacun, ini adalah salah satu jalan untuk itu. Pada kali ini, kami mendapatkan bahan percobaan sebuah Televisi Merek POLYTRON 14" dengan Model: PN 14123KA.
Harap di catat..! bahwa: Televisi merek POLYTRON, mempunyai Pump Effect yang cukup kuat pada Audio, karena memiliki Daya Power Audio (Watt) yang cukup besar, terutama pada rangkaian Sub-woofer nya, sehingga.. kekuatan dan kestabilan Power Supply bawaan adalah lebih baik, namun jika terpaksa harus menggantinya, berikut langkah langkah pemasangan "Pemasangan Power Switching merek Gacun" tsb.
    • Lepaskan Transistor / Fet Utama yang ada pada pada Power Regulator TV tersebut.
    Petunjuk Cara Memasang Power Switching Gacun pada Perangkat Televisi
    Power Regulator TV Polytron 14" Model: PN 14123KA
    • Pada Jalur Collector (Transistor) atau pada Jalur Drain (jika power regulator tersebut menggunakan jenis MOSFET), umumnya pada bagian tengah bekas kaki komponen tsb, kemudian..
    • Hubungkan kabel berwarna Merah (pada Gacun) ke Jalur tersebut, jika power regulator menggunakan jenis STR, silakan cari titik Drain (D), Pin Drain (D) ini sama dengan Pin (kaki) Collector (C) pada Transistor tunggal. Titik ini terhubung ke jalur kisaran DC +300 ~ +400V setelah melalui kumparan (L1) utama trafo switching menuju kaki Elco (+) 150mF - 220mF / 400V - 450V.
    • Selanjutnya.. hubungkan kabel berwarna Hitam (pada Gacun) ke bagian Ground Power Regulator, seperti terlihat pada gambar di bawah ini:
    Petunjuk Pemasangan Power Switching Gacun pada Perangkat TV
    Letak / Posisi Kabel "Power Switching" Gacun
      Kabel warna Biru adalah Feedback yang berfungsi untuk Umpan Balik agar Tegangan Output dapat Stabil, dengan Syarat: rangkaian Feedback ini masih dapat bekerja Normal, cara pemasangannya dapat di lihat pada Skema Diagram yang terdapat pada paket "Gacun" tersebut, pada jenis dan model sekarang ini ada juga mempergunakan 5 Kabel dan 7 Kabel, namun Kabel Biru tersebut dapat di offline kan, jika beban yang di butuhkan tidak terlalu besar. Penggunaan yang paling berpengaruh ketika sebuah mesin televisi mempergunakan daya yang cukup kuat, semisal: Audio Subwoofer pada jenis TV Polytron 21-Inch ke atas, maka untuk mendapatkan hasil terlebih baik, maka KABEL FEEDBACK tersebut sebaiknya di pasang sesuai petunjuk yang terdapat pada paket "Gacun" tersebut, dan satu hal lagi, pemasangan tanpa menggunakan kabel biru ini, sama halnya dengan Pemasangan Power Regulator pada umumnya. sehingga Televisi dalam keadaan Standby, Tegangan Output kemungkinan akan masih ada, sehingga kami menyarankan.. agar televisi di OFF kan saja (melalui saklar utama), JIKA tidak dipergunakan, kabel biru ini merupakan kabel remote.. dimana ketika kabel biru ini di Nol kan maka tegangan juga akan Cut-off.
    • Sebelum pemasangan ke 2 Kabel di atas, pastikan setelan Trimpot berada pada pada posisi paling rendah (arah berlawan jarum jam), setelah itu.. baru pasangkan ke 2 Kabel posisi terlihat pada gambar dan petunjuk point 2 dan 3 di atas, jika kondisi mesin televisi tersebut Normal, seharusnya televisi sudah dapat menyala kembali, dengan cara: Menaikan Tegangan (memutar Trimpot searah jarum jam) secara perlahan lahan.
    • Gunakan juga Multitester (Digital/Analog) untuk memastikan Tegangan yang keluar adalah sudah sesuai dengan yang seharusnya.
    Harap perhatikan juga: lakukan pengerjaan ini dengan hati hati.! untuk mencegah Over Voltage (Kelebihan Tegangan) yang bisa menyebabkan kerusakan selanjutnya pada mesin televisi tsb.
    • Jika ternyata Televisi sudah dapat menyala Normal kembali, anda dapat memposisikan Power Switching Gacun ini, sesuai ruang yang terdapat pada mesin Televisi, berikut letak dan posisi gacun yamg telah kami pasang pada plat pendingin (Heatsink), yang terdapat pada Power Regulator TV Polytron 14" Model: PN 14123KA ini, seperti terlihat pada gambar di bawah

      Petunjuk dan Cara Pemasangan Power Switching Gacun pada TV
      Power Switching "Gacun" yang sudah terpasang pada plat Pendingin (Heatsink) Power Supply TV Polytron 14" Model: PN 14123KA

      Catatan Tambahan

      • Cara Pemasangan Power Switching Gacun ini pada sebuah Perangkat Elektronik (TV, Digital Receiver, DVD, Speaker Aktif dll) adalah sama, yaitu: Dengan Cara "Melepas kaki TR/STR/FET dari Titik Tegangan B+ nya dan dan kemudian menghubungkan Kabel Merah (pada Gacun) ke Titik Tegangan B+ tsb, yang membedakannya adalah Ukuran/Kekuatan dari Power Switching Gacun nya saja, sedangkan Kabel Hitam (pada Gacun) dihubungkan Ground Utama Power Supply Regulator yang terdapat pada Mesin TV tsb, sebagai gambaran.. pemasangan Power Switching merek Gacun ini pernah kami lakukan pada Power/Speaker Aktif merek Polytron model: Power Blaster + Double Woofer dengan hasil yang cukup memuaskan.
      • Power Switching Gacun mempunyai ukuran tertentu, antara lain untuk TV dengan Ukuran: 14" - 21" | 25" - 29" | 32" dst.
      • Power Switching (model / merek) Gacun ini, selain sebagai pengganti Power Regulator TV, namun pada praktiknya, bisa juga di pergunakan untuk pengganti Power Regulator Receiver Digital Video Broadcaster (DVB), DVD, Speaker Aktif dll, sebagaimana telah disebutkan di atas, apabila perangkat tersebut menggunakan Power Supply jenis Regulator tegangan AC Automatic/Switching.
      • Power Switching Gacun ini dapat juga  dipergunakan untuk memastikan Normal atau Tidak Normalnya  Tegangan yang keluar pada "Power Regulator" TV Polytron tersebut, sebagaimana pada halaman: Kerusakan TV Polytron 21-Inch (PN 20125) - Standby, Kadang Menyala, Lampu Indikator Berkedip".
      Petunjuk Cara Mudah Pasang Gacun ke TV, Speaker Aktif dan Elektronik Lainnya
      Power Switching "Gacun" pada Power Aktif "POLYTRON - POWER BLASTER"
      Demikian gambaran mudah Cara Pasang Gacun sebagai Pengganti Power Supply Regulator orignal pada Perangkat Televisi ataupun untuk Perangkat Elektronik Digital lainnya.
