Kerusakan TV LED TOSHIBA 23-Inch (23PB20EJ) - Mati Total

TV LED TOSHIBA 23-Inch (23PB20EJ) ini mengalami Kerusakan Mati Total yang disebabkan komponen Kapasitor dan STR di Power Supply Regulator televisi led tersebut.

Penyebab Kerusakan Mati Total pada TV TV LED TOSHIBA 23-Inch (23PB20EJ) di akibatkan rusaknya Kapasitor C805 (681/1KV). Kerusakan komponen Kapasitor C805 (681/1KV) mengakibatkan IC 801: STR W6053S mendapatkan beban Tegangan tinggi melebihi dari kapasitas STR Power W6053S tersebut, yang mengakibatkan STR tersebut menjadi Rusak juga.

Perbaikan Mati Total TV LED TOSHIBA 23-Inch (23PB20EJ)
Blok PSU TV LED TOSHIBA 23-inch (23PB20EJ)
Kedua Komponen yang rusak pada gambar di atas adalah: 1 buah Kapasitor C805 (681/1KV) dan IC 801: STR W6053S.

TV LED TOSHIBA 23-Inch (23PB20EJ) dan PSU (Power Supply Unit)

Power Supply Regulator TV LED TOSHIBA 23-Inch (23PB20EJ)
TV LED TOSHIBA 23-Inch (23PB20EJ)
Disini kami mencoba untuk mengganti STR W6053S yang sudah rusak tersebut dengan STR W6052S, STR W6052S ini merupakan cabutan dari PSU TV LED TOSHIBA 32" yang sudah tidak terpakai lagi, selengkapnya terkait PSU TV LCD TOSHIBA 32" ini dapat dilihat pada halaman terdahulu: Kerusakan TV LCD TOSHIBA 32-Inch (Tipe 32PB2E) - Mati Total terkena Petir (Hal 4).

Kerusakan Power Supply TV LCD/;LED TOSHIBA

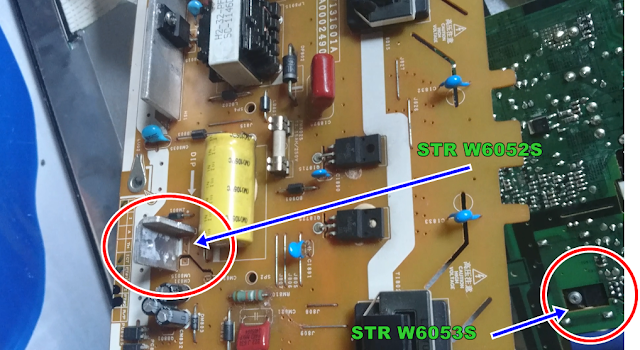

PSU TV LCD/LED TOSHIBA - STR 6052S dan STR 6053
Setelah penggantian 2 Komponen tersebut di atas, TV LED TOSHIBA 23-Inch (23PB20EJ) yang mengalami Kerusakan Mati Total sudah dapat berfungsi Normal kembali
