Belajar Bongkar Pasang PC Desktop Komputer (Bag 2)

Halaman Sebelumnya

Cara Memasang Memori (RAM - Random Acess Memory)

Memori atau sering disebut dengan RAM (Random Acces Memory) ini mempunyai Kapasitas, Model dan Kecepatan yang berbeda beda, tergantung: Motherboard dan Prosesor yang di pergunakan, sehingga perlu diperhatikan juga untuk memilih/membeli sebuah RAM yang benar benar sesuai dengan Tipe dari Motherboard dan sesuai juga dengan Tipe dari Prosesor nya, sehingga RAM dapat berfungsi dengan benar serta mendapatkan hasil yang Maksimal, lihat informasi: "Beberapa Saran terkait Memilih Motherboard, Prosesor dan RAM" pada halaman: Mengenal 2 Model (Platform) Umum Motherboard, Fitur dan Spesifikasinya.

Cara Memasang RAM DDR3 ke Slot DIMM Memori
Memasang Memori ke Slot (DIMM) Memori
  • Perhatikan posisi lubang (pin hole) pada RAM tersebut
  • Lihat kedua Posisi antara Memori dan Slot memori tersebut.
  • Setelah yakin posisi RAM pada posisi yang benar, tancapkan RAM pada slot memori yang tersedia.
  • Tekan dari arah atas dengan hati hati, menggunakan kedua ibu jari, dikedua sisinya (gambar 4), sehingga RAM terkunci di kedua sisi slot memori tersebut.

Petunjuk Pemasangan Hardisk dan DVD/CD Drive pada Desktop Komputer

Kedua perangkat tersebut diatas merupakan perangkat pendukung pada sebuah komputer, yang berfungsi sebagai:
  • Optical Drive - Fungsi utama perangkat ini adalah Membaca (read) dan Menulis ulang (re-writable) semua data pada sebuah DVD / CD.Ada cukup banyak model dan jenis Optical Drive yang beredar dipasaran, anda dapat memilih sesuai dengan yang anda kehendaki.
  • Hard Drive - Adalah sebuah tempat penyimpan semua file dan data (storage) pada sebuah komputer. Tipe, Jenis dan Kapasitas hardisk inipun cukup beragam, jadi dapat disesuaikan dengan kebutuhan pengguna.
        Cara Pemasangan DVD/CD ROM Drive dan Hardisk
        Optikal Drive (DVD/CD-RW) dan Hardisk Drive
        Ketika Prosessor dan RAM sudah terpasang dengan benar pada Motherboard, persiapkan juga PSU (Power Supply Unit) dan sebuah Monitor beserta kelengkapannya.

        Agar lebih meyakinkan, Pasang kabel Power Supply ke Motherboard, dan VGA port motherboard ke sebuah Layar Monitor, sekarang cari Pin "Power Sw" Panel Front pada motherboard, hubungkan kedua pin tersebut, untuk menghidupkan CPU komputer, jika tidak ada kesalahan dalam pemasangannya, maka CPU komputer dapat bekerja dan EPROM/BIOS dapat ditampilkan pada layar Monitor.

        Memasangkan Motherboard ke dalam Chasis (Case)

        Letakan dan Pasangkan Motherboard sesuai dengan kedudukan yang terdapat pada chasis, kemudian pasangkan beberapa kabel yang terdapat pada chasis ke motherboard sesuai petunjuk/keterangan pada motherboard.

        Memasangkan Kabel Panel I / O port bagian depan
        Pasangkan kabel Panel Depan (front)
        • Pasangkan kabel Panel front (depan), seperti gambar diatas bagian kiri adalah pin:
        • Pasang juga kabel untuk USB dep
        • Pasang kabel Power sw, Reset sw, Power led dan HDD led sesuai dengan letak dan posisi masing masing.
        • Audio I/O port panel depan biasanya, berupa 2 socket jack, untuk Headphones dan Mic, untuk mendengarkan audio, video chat dll.

        Memasang Kabel Power Supply (PSU)

        Selanjutnya.. Pasang Kabel 24-pin ATX Power Connector + ATX 12V Connector yang ada pada Power Supply pada Pin ATX yang ada pada Motherboard tersebut.

        Cara Memasangkan Kabel ATX Power Supply ke Motherboard
        Pemasangan Kabel ATX Power Supply
        Setelah pemasangan kedua Pin ATX Power Supply tersebut, dalam kondisi Prosesor + Kipas pendingin serta RAM terpasang pada motherboard diatas, lakukan pengetesan dengan cara menghidupkan CPU tersebut dan dalam kondisi vga port sudah terhubung ke layar monitor, jika muncul tampilan normal pada layar, maka dapat diteruskan ke langkah berikutnya:

        Memasang DVD/CD (Optical Drive) dan HDD (Hard Disk Drive)

        Pasang DVD ROM pada Chasis (cassing), selanjutnya jika ingin memasang dengan dua buah DVD/CD drive, maka perhatikan posisi jumper pada keduanya, yang pertama bisa diposisikan sebagai Master, dan kedua sebagai Slave atau bisa juga kebalikannya. Sehingga kedua perangkat tersebut bisa terbaca pada system komputer.

        Pemasangan DVD ROM pada Chasis Komputer Desktop
        DVD/CD-ROM Drive
        Lanjutkan pemasangan Kabel ATA (IDE) dan SATA beserta Kabel Power pada kedua perangkat, seperti terlihat pada gambar dibawah ini.

        Beberapa Bagian dan Petunjuk Pemasangan DVD-ROM dan Hardisk
        Pasangkan Kabel ATA (IDE) dan SATA pada DVD/CD serta HDD yang sudah terpasang pada Chasis
        Setelah melakukan beberapa langkah diatas, maka proses Pemasangan kembali atau Perakitan Desktop komputer selesai sampai disini, jika perangkat Motherboard atau Hardisk yang dipasang pada CPU itu benar benar masih baru, maka PROSES selanjutnya adalah Instalasi Windows.

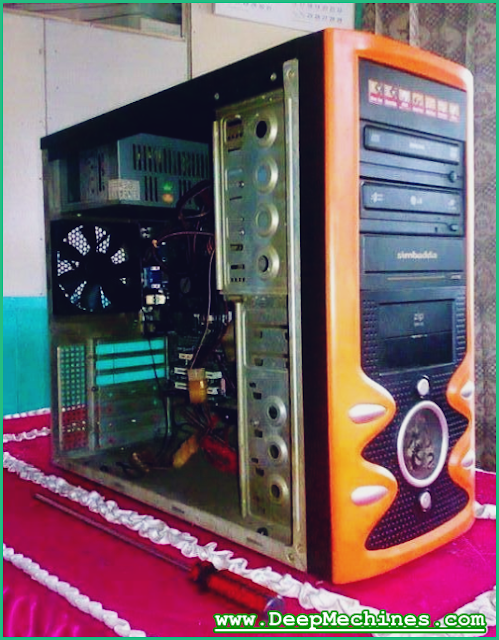

        Tower Desktop Komputer Rakitan
        tower Desktop komputer
        Demikian sekilas tentang Belajar Bongkar Pasang sendiri sebuah PC Desktop Komputer, khususnya bagi Pengguna Pemula.
