TV POLYTRON 21-Inch, Model / Type: PS 5225

Tampak Depan TV POLYTRON 21-INCH (TPS 5225)

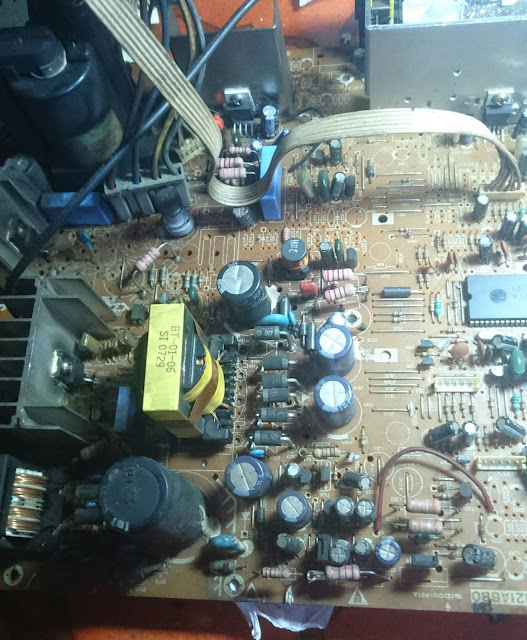

Mainboard TV POLYTRON 21-INCH PS 5225
Mainboard TV POLYTRON 21-INCH PS 5225

Spesifikasi

  • Bekerja pada Tegangan: AC 110 - 220V 50 / 60Hz
  • Power Supply Regulator: MosFet PQPF 7N65C
  • Flyback Transformator (FBT): JF0501-19577 (DR-212106-00D)
  • IC Vertikal: LA78141
  • IC CHROMA: HBT - 00 - 02G
  • IC Audio: TDA 2030A ( 1 x Subwoofer, 2 x Audio System)
Add caption

Blok PSU dan Horizontal Out
IC MICOM TV POLYTRON 21-Inch PS 5225

Coba Pasang FBT FCM20B061M

Add caption
Penggantian dengan Fbt bekas tersebut di atas, tidak berhasil sempurna.. Cahaya Layar terlalu sangat Terang disertai dengan munculnya garis Retrace, kemungkinan ada problem di bagian ABL nya.
